Sistema TECHNO ø3
Protezioni Perimetrali
Sistema di sicurezza Techno

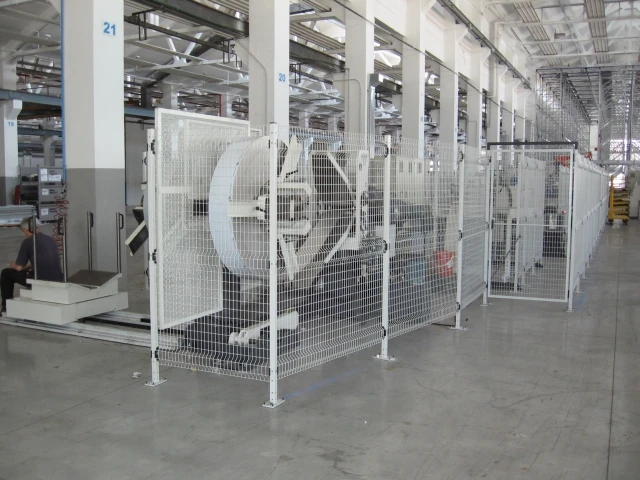

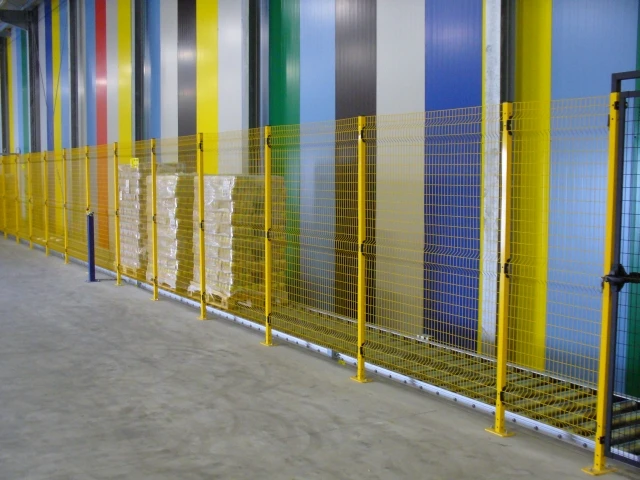

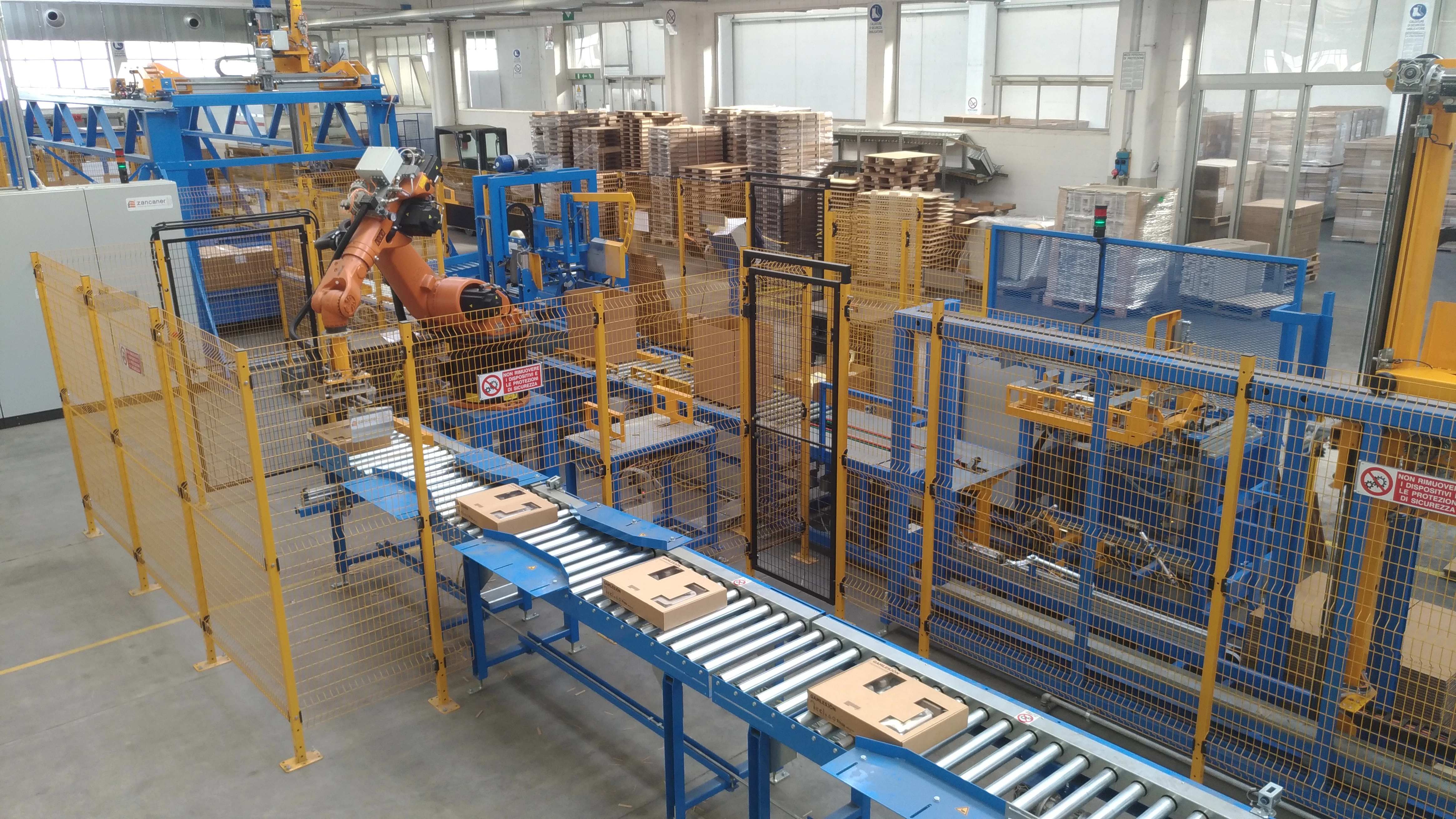

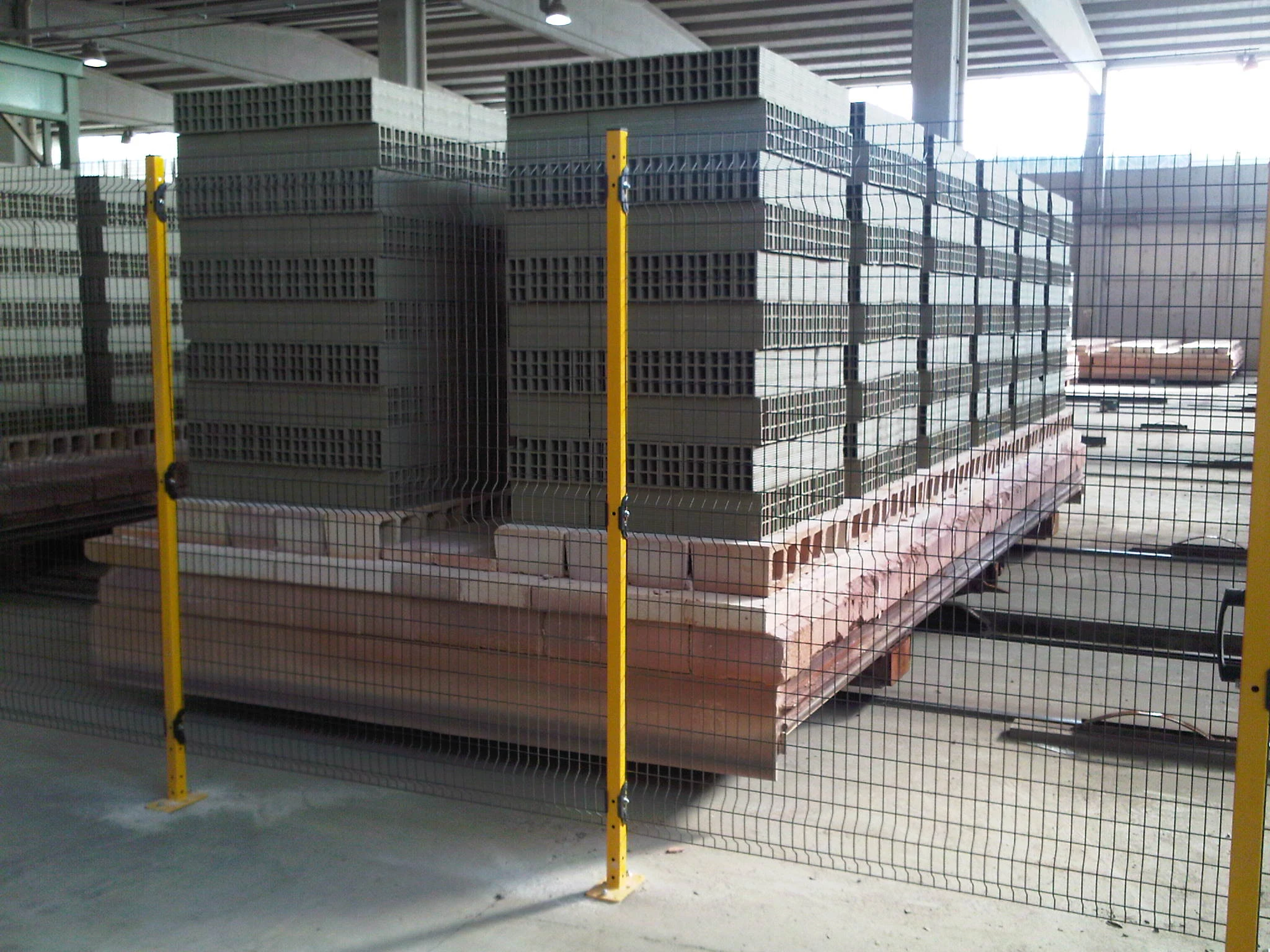

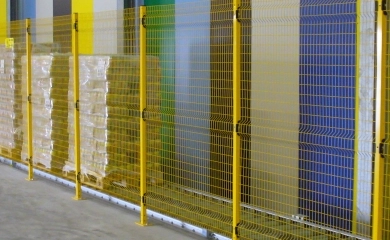

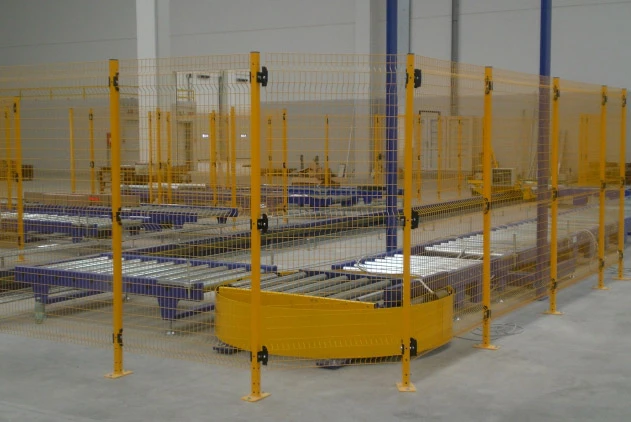

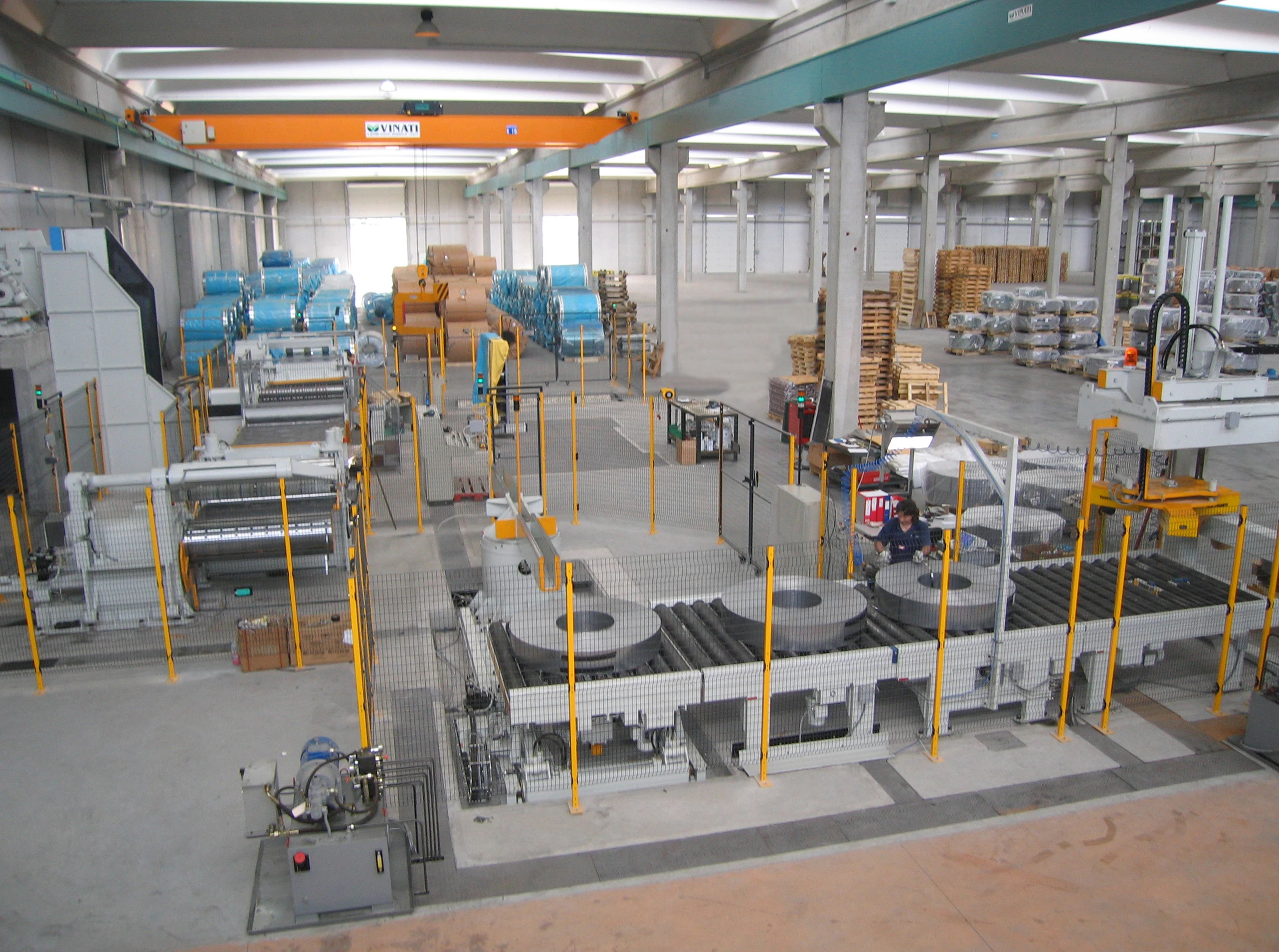

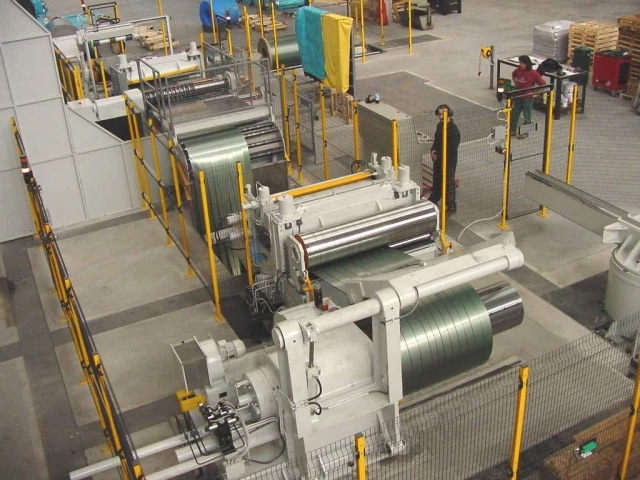

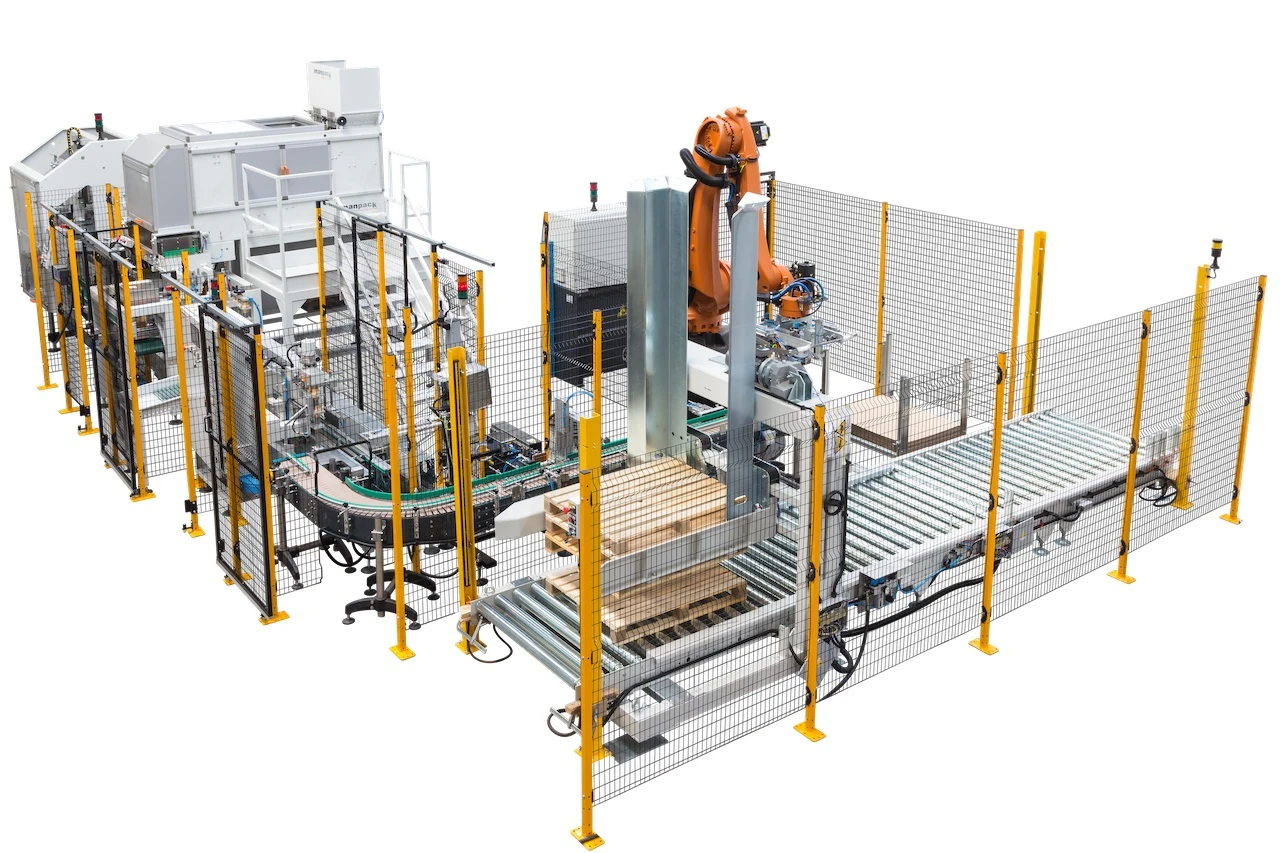

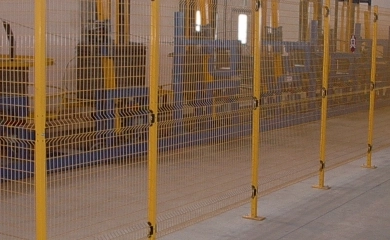

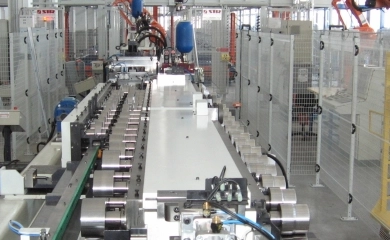

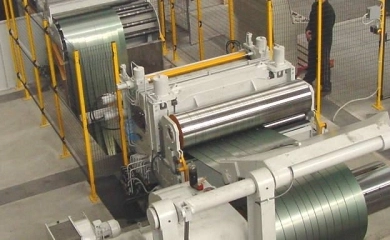

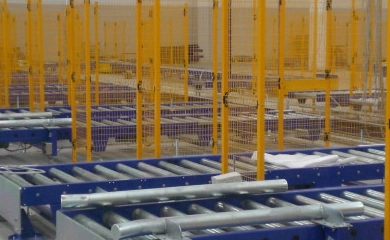

Il sistema di sicurezza Techno è stato creato per offrire a tutti coloro che devono delimitare aree pericolose, una soluzione in acciaio a basso costo e semplice da installare.

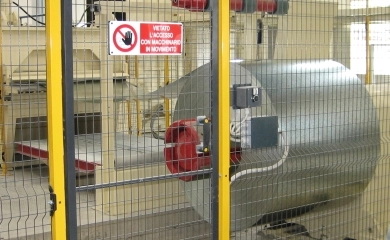

Questo prodotto nasce come pannello autoportante, con una rete studiata per migliorare la visione del macchinario segregato.
 |
EconomicoIl costo è contenuto perché realizzato in rete auto-portante. |
 |

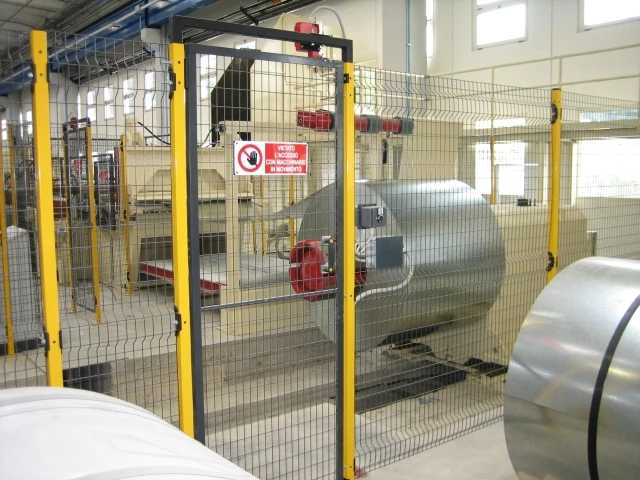

ModulareIl sistema Techno nasce con il preciso intento di essere intercambiabile con gli altri sistemi: si possono realizzare strutture ibride dove in una determinata zona viene utilizzato il sistema intelaiato e in quella adiacente il sistema Techno. In questo modo viene sfruttata la robustezza di un sistema e la flessibilità dell’altro. Le stesse porte infatti sono realizzate con la serie Novatek. |
 |

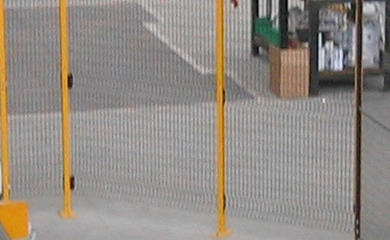

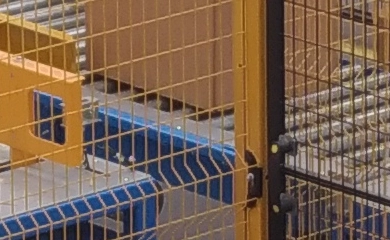

VisibilitàIl sistema innovativo della rete 32x67 migliora la visione del macchinario all’interno della zona segregata. |
 |
Modifiche in operaQuesto sistema ha il grande vantaggio di essere modificato in opera mediante l’utilizzo di pochissimi attrezzi e, aspetto molto importante, non deve essere riverniciato. |
 |
 |
 |
|
Il kit QUICK TECHNO è uno strumento ideato solo ed esclusivamente per ridurre i tempi di montaggio, infatti con questo kit composto da nr. 3 staffe è possibile l’installazione anche da parte di un solo operatore.
Il sistema è corrispondente alle norme vigenti.
Un requisito fondamentale per i ripari fissi è il loro fissaggio, che deve essere ottenuto con sistemi che richiedono l’uso di utensili per la loro apertura e, per quanto possibile, non devono poter rimanere al loro posto in mancanza dei loro mezzi di fissaggio.
Al termine delle operazioni pertanto il kit deve essere necessariamente rimosso.
Dimensioni
Dimensioni pannelli
Dimensioni montanti
Colori
Standard:
montanti e pannelli
Standard:
pannelli porta Antigraffio
Colori a richiesta
per montanti e pannelli
KIT VITI TERMINALI
Questo kit comprende n°3 piastrine e relative viterie per H 2000 e n°4 piastrine e relative viterie per H 2520.
KIT VITI ANGOLARI
Questo kit comprende n°6 piastrine e relative viterie per H 2000 e n°8 piastrine e relative viterie per H 2520.
KIT VITI INTERMEDIE
Questo kit comprende n°6 piastrine e relative viterie per H 2000 e n°8 piastrine e relative viterie per H 2520.
KIT VITI IMPERDIBILI
La nuova direttiva macchine impone che “i sistemi di fissaggio devono rimanere attaccati ai ripari o alla macchina quando i ripari sono rimossi”. Infatti le viti devono essere imperdibili solo dove c’è la necessità di togliere il pannello o i pannelli per la manutenzione ordinaria, laddove non sia possibile l’intervento dagli accessi già previsti (es. porte).
La norma UNI EN 14120 dice: Ripari mobili, se la frequenza di accesso è alta (più di una volta a settimana), o se la rimozione del riparo fisso può essere difficoltosa deve essere previsto un riparo mobile con interblocco.
In conformità alle norme vigenti il kit viti imperdibili è facile da installare e viene sempre fornito.
MONTANTE 40x80
MONTANTE 40x40
KIT DI LIVELLAMENTO
Questo kit permette di livellare e mettere in bolla i montanti. Ideale per la regolazione dei montanti delle porte.
KIT FISSAGGIO PANNELLI 1 PIEGA
Questo accessorio consente di poter fissare il pannello ai montanti dopo averlo modificato o accorciato orizzontalmente.
KIT INCLINAZIONE PANNELLI
Questo accessorio consente di fare inclinazioni da 30° a 180°.
KIT ANGOLI CONVESSI
Questo accessorio consente di poter fare angoli di 90° convessi.
